1in snímač
IMX533 je 1in (diagonála 16mm) 9MP obrazový CMOS snímač v štvorcovom formáte s veľkosťou pixelov 3,76µm a snímkovacou rýchlosťou 20 snímok/s v 14-bitovom režime.
Čítací šum je len 1,0e, čo robí tento snímač porovnateľný so snímačmi SCMOS alebo EMCCD, snímač je veľmi vhodný na zobrazovanie s vysokým rozlíšením a nízkou hladinou šumu.
UPOZORNENIE! Kamera si vyžaduje pripojenie k externému napájaciemu zdroju DC 12V/3A~5A (konektor 5,5*2,1mm, kladný stredový pól). Na napájanie kamery je možné použiť aj lítiovú batériu 11-15V. Aj keď sa nepoužíva chladenie, napájanie kamery je nevyhnutné pre jej rozpoznanie. Napájacie zdroje mimo tohto rozsahu môžu spôsobiť nezvratné poškodenie kamery!
Podsvietený snímač IMX533
Obrazový snímač CMOS so zadným podsvietením od spoločnosti Sony zlepšuje citlivosť a redukuje šum – kľúčové faktory na zlepšenie kvality obrazu. Snímač si zachoval výhody CMOS čipov, nízka spotreba energie a vysoká rýchlosť.
Pri konvenčnej štruktúre s predným osvetlením kovové káble a tranzistory na povrchu kremíkového substrátu, ktoré tvoria oblasť snímača citlivú na svetlo (fotodióda), bránia zhromažďovaniu fotónov cez šošovku na čipe. Štruktúra so zadným podsvietením minimalizuje úbytok citlivosti na odozvu optického uhla a zároveň zvyšuje množstvo svetla, ktoré vstupuje do každého pixelu v dôsledku nedostatku prekážok, ako sú kovové káble a tranzistory, ktoré boli presunuté na zadnú stranu kremíkového substrátu. Spoločnosť Sony novo vyvinula jedinečnú štruktúru fotodiód a optimalizovanú šošovku na čipe, ktorá dosahuje vyššiu citlivosť a nižší náhodný šum bez svetla, a to znížením šumu, temného prúdu a chybných pixelov v porovnaní s klasickými spredu osvetlenými čipmi.

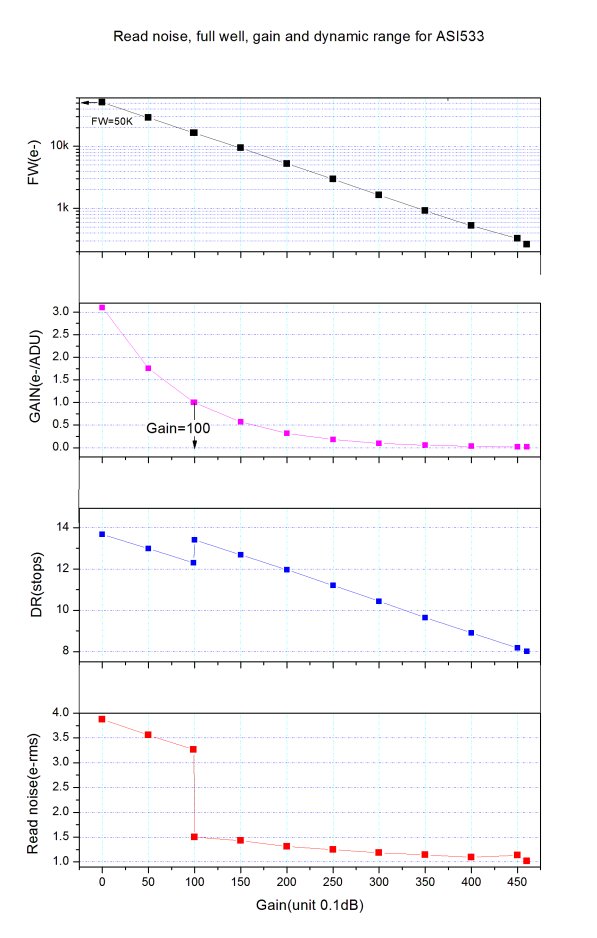

Výkon kamery
Nízky šum pri čítaní, vysoký dynamický rozsah.
Žiadny Amp-Glow
Tradičné CMOS snímače produkujú počas prevádzky slabý zdroj infračerveného svetla, ktorý je často vidieť v rohu nekalibrovaných obrázkov ako znak neželaného osvitu z pomocných obvodov (amp-glow). Keďže ASI533MC PRO používa obvody s nulovým amp-glow osvitom, a teda nie je potrebné si robiť starosti ani pri fotení s vysokým ziskom a dlhými expozíciami.

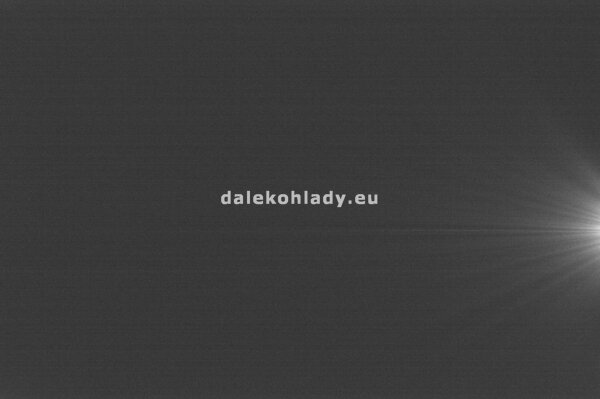

300s expozícia s prítomným osvitom (amp-glow):

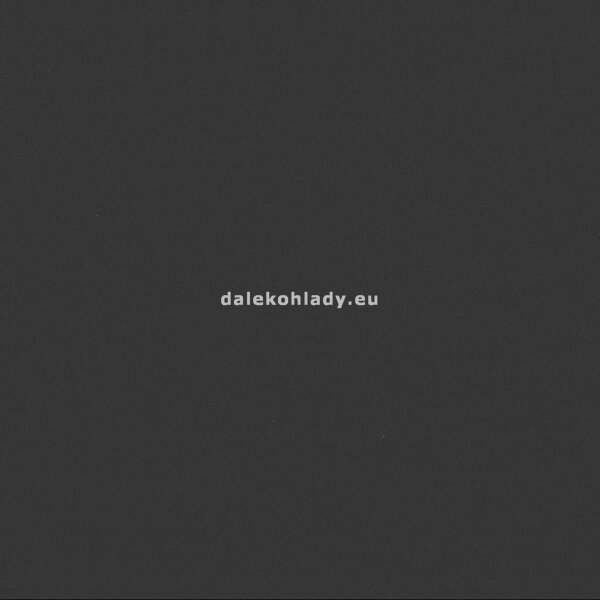

300s expozícia ZWO ASI 533 MC Pro bez osvitu (zero amp-glow):

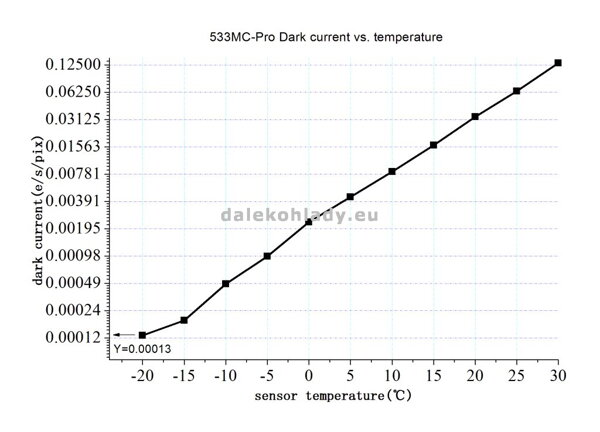

Šum temného prúdu
Šum spôsobený temným prúdom, teda prúdom elektrónov aj vtedy, keď na snímač nedopadne žiadny fotón, ide o termálny jav spontánneho generovania elektrónov v silikónovom čipe. Úrovne tohto šumu závisia od teploty snímača. Kamera ZWO ASI 533 MC Pro disponuje nižším šumom spôsobeným temným prúdom a teda vykazuje aj lepšie hodnoty SNR (signálu k šumu).
Poznámka: Na napájanie kamery výrobca odporúča použiť externý 12V zdroj namiesto napájania len z USB 3.0/2.0.

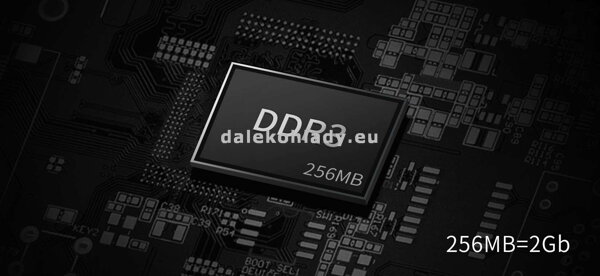

256MB DDR3 pamäť
Kamera je vybavená prenosovým rozhraním USB3.0 a zabudovanou DDR3 cache pamäťou s kapacitou 256MB (=2Gb) pre rýchly a stabilný prenos údajov. Dokonca aj v 14-bitovom režime dokáže dosiahnuť snímkovaciu frekvenciu 20 snímok za sekundu.

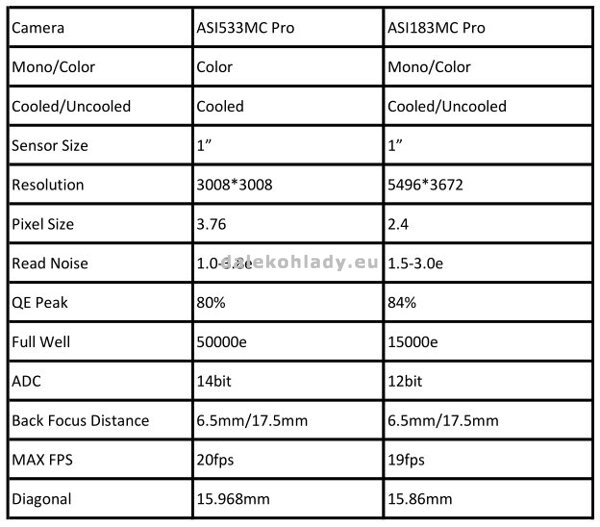

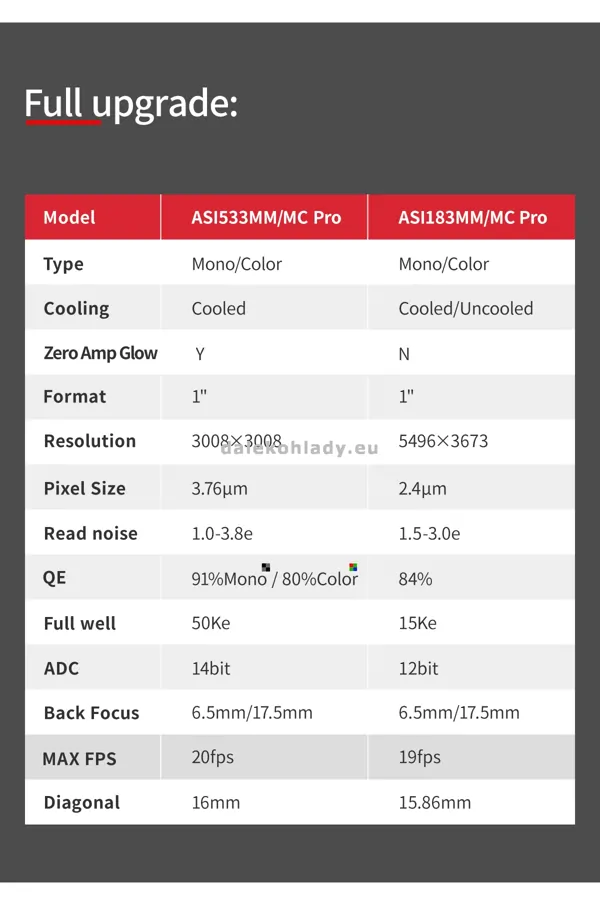

Porovnanie ASI533MC Pro – ASI183MC Pro
Deep-sky kamera ZWO ASI 533 MC Pro je vybavená najnovším zozadu podsvieteným snímačom Sony IMX533 s 1in štvorcovým 9,07MP snímačom ideálnym pre potreby astronomickej fotografie a možno ho považovať za najnovšieho následovníka skvelej ZWO ASI 183 MC Pro.
Ako by ste očakávali, táto kamera najnovšej generácie si nielen zachováva kľúčové vlastnosti série ASI183, ako je atraktívna úroveň kvantovej účinnosti (QE), vysoká snímková frekvencia a ďalšie charakteristiky kamier ASI183, no teraz obsahuje ešte aj nové a vylepšené funkcie, ako napríklad nulový osvit z pomocných obvodov (amp-glow), extrémne nízky čítací šum (až 1,0e), veľkosť pixelov 3,76 mikrónov a vylepšený 2-stupňový TEC chladič s vylepšeným chladením.

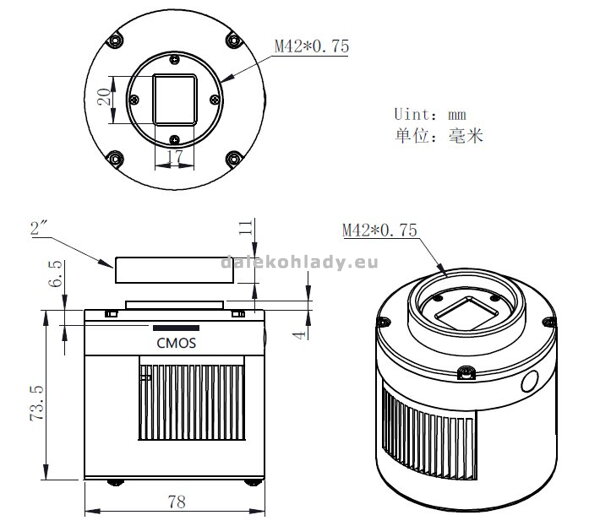

Mechanický diagram

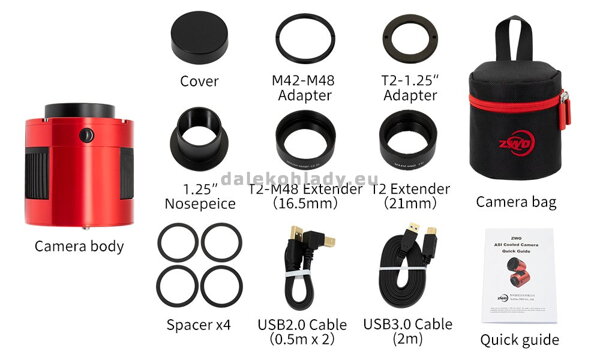

Obsah balenia
UPOZORNENIE! Kamera si vyžaduje pripojenie k externému napájaciemu zdroju DC 12V/3A~5A (konektor 5,5*2,1mm, kladný stredový pól). Na napájanie kamery je možné použiť aj lítiovú batériu 11-15V. Napájacie zdroje mimo tohto rozsahu môžu spôsobiť nezvratné poškodenie kamery!

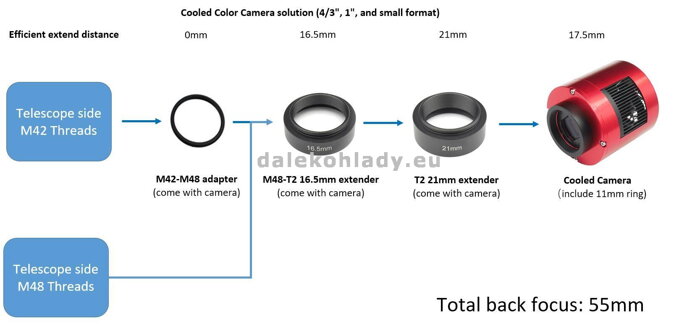

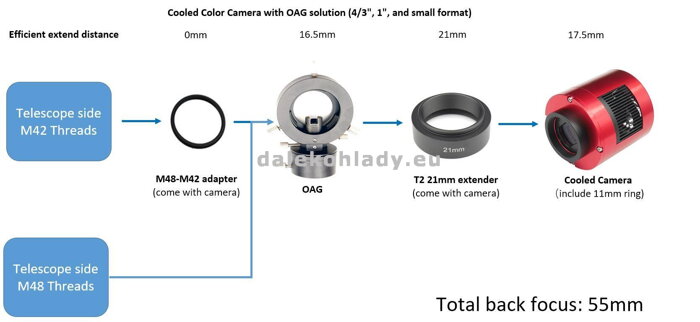

Najlepšie riešenie pre backfokus 55mm
Viac na tomto odkaze: https://www.zwoastro.com/2018/06/14/best-back-focus-length-solutions-55mm
Softvér a manuály na stiahnutie
Webová stránka výrobcu je vždy aktualizovaná najnovšími ovládačmi kamier, ako aj softvérom pre DSO a planetárne astrofotografovanie a návodmi. Pred začatím snímania sa uistite, že máte nainštalovaný najnovšie ovládače a softvér.

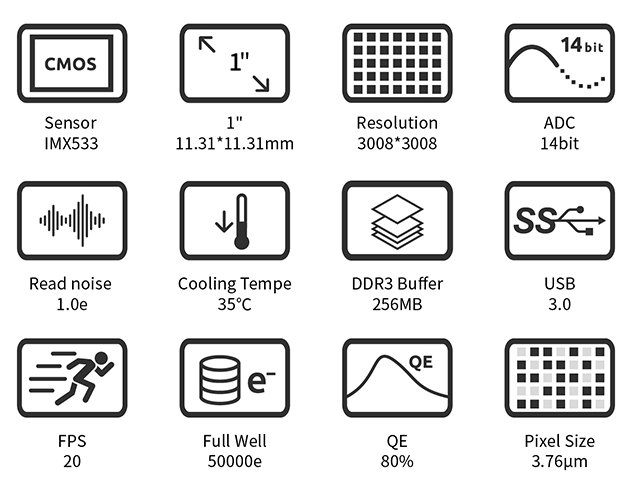

Technické špecifikácie
Snímač: Sony IMX533MC
Diagonala: 15,97mm
Rozlíšenie: 9MP (3008x3008pix)
Veľkosť pixelu: 3,76μm
Max FPS: 20fps (pri plnom rozlíšení)
Bayerova maska: RGGB
Uzávierka: rolujúca
Expozičný čas: 32μs-2000s
ROI: podporený
Vyčítavací šum: 1,0-3,8e
QE peak: TBD
Saturácia snímača (full well): 50000e-
Bitová hĺbka:14 bit
DDR3 buffer: 256MB
Energeticky nezávislá pamäť/úložisko v kamere: Vstavaný priestor s celkovou veľkosťou 192kB prístupný užívateľovi (veľkosť obrazu až 480x320)
Rozhranie: USB3.0/USB2.0
Adaptér: M42x0,75
Ochranné sklo: D32-2-AR
Rozmer: 78mm priemer
Hmotnosť: 470g
Backfocus: 17,5mm
Chladenie: regulované dvojstupňová TEC
Delta T: 35°C-35°C pod teplotu okolia
Spotreba kamery: 650mA/5V
Spotreba chladenia: 12V pri 3A Max
Prevádzková teplota: -5°C až +45°C
Skladovacia teplota: -20°C až +60°C
Prevádzková relatívna vlhkosť: 20%—80%
Relatívna vlhkosť pri skladovaní: 20%—95%
Max FPS pri plnom rozlíšení:
14-bit ADC prevodník
3008×3008 / 19,88fps
1920×1080 / 54,11fps
1280×720 / 79,74fps
640×480 / 116,55ps
320×240 / 216,45fps
Viac v softvéri, podporuje prispôsobenie rozlíšenia.
Technické údaje
Kategória: | Astro kamery |
Typ snímača: | Farebný |
Hlavné využitie: | Deep-sky objekty |
Snímač - diagonála: | 16,0 mm |
Rozlíšenie snímača: | 9,0 MP |
Veľkosť pixelu: | < 4 µm |
Bitová hĺbka (ADC): | 14 bit |
Aktívne chladenie: | Áno |
IR-cut filter: | Nie |
