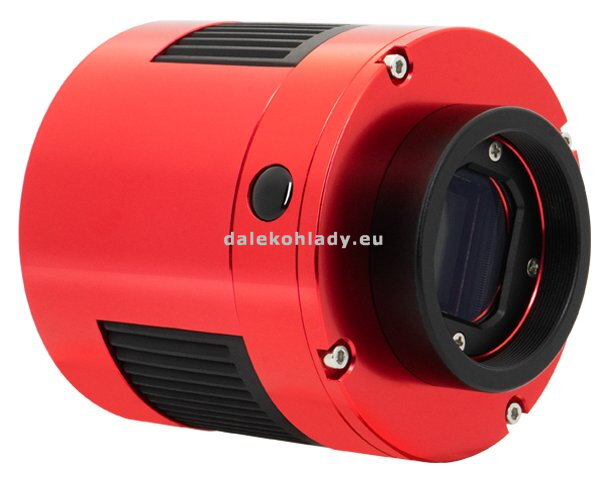

Astro kamera ZWO ASI 294 MC Pro Color

ZWO ASI294MC Pro - farebná CMOS kamera s aktívnym chladením pre deep-sky astrofotografiu

Astronomická kamera ZWO ASI294MC Pro je prvá kamera na svete vybavená najnovším snímačom Sony IMX294CJK. Toto je jedna z najpredávanejších kamier od ZWO. Pri pohľade na technické špecifikácie kamery a jej relatívne nízku cenovku je ľahké pochopiť prečo.

UPOZORNENIE! Kamera si vyžaduje pripojenie k externému napájaciemu zdroju DC 12V/3A~5A (konektor 5,5*2,1mm, kladný stredový pól). Na napájanie kamery je možné použiť aj lítiovú batériu 11-15V. Napájacie zdroje mimo tohto rozsahu môžu spôsobiť nezvratné poškodenie kamery!

Najdôležitejšie vlastnosti v skratke:

• back-illuminated, zozadu podsvietený snímač znamená vyššiu citlivosť a nižší šum
• 4/3in formát s veľkosťou pixelov 4,63µm – ideálne pre mnoho typov astro teleskopov
• 14-bitový ADC prevodník poskytuje vysoký dynamický rozsah 13 krokov
• Impozantná saturácia snímača 63,7ke- (full well capacity) pomáha eliminovať problém napríklad preexponovaných hviezd

Okrem toho má tiež veľmi vysokú hodnotu kvantovej efektívnosti (QE) s vrcholom nad 75%. Ak hľadáte maloformátovú OSC kameru pre astrofotografovanie, s kamerou  ZWO ASI294MC Pro chybu neurobíte.

Prepracovaný snímač Sony IMX294CJK

Farebný CMOS snímač Sony s 10,71 miliónmi efektívnych pixelov (oficiálny popis zo stránky Sony) s uhlopriečkou 21,63mm (formát 4/3) spoločnosť ZWO vylepšila a pretvorila ho tak, aby zväčšila uhlopriečku na 23,2mm a zvýšila počet efektívnych pixelov na približne 11,71 milióna (formát 4/3in).

CMOS snímač formátu 4/3 s vysokou citlivosťou podporuje rozlíšenie 4K pre astronomické kamery a priemyselné aplikácie

Snímač IMX294CJK je prvý snímač pre astronomické kamery, ktorý využíva formát 4/3 a poskytuje potrebný počet pixelov pre skutočný 4k výstup pri 120 snímkach za sekundu (s 10-bitovým výstupným režimom ADC, ASI294MC dosahuje rýchlosť až 25 snímok za sekundu vo formáte 4k pri použití s USB 3.0). Navyše, použitie väčších pixelov dosahuje SNR1 0,14lx, čo je veľmi blízko k hodnote kamery ZWO ASI 224 (0,13lx).

Výnimočný výkon pri slabom osvetlení

Výnimočný výkon pri nízkom osvetlení SNR1s: 0,14lx sa dosahuje použitím veľkorozmerného optického systému a rozšírením plochy na pixel na 4,63µm. Vďaka tomu je IMX294CJK ideálny pre astronomické kamery vyžadujúce výkon aj pri slabom osvetlení.

Vyrovnávacia pamäť DDR

Kamera ASI294MC Pro obsahuje 256MB vyrovnávacej pamäte DDR3 buffer, ktorá pomáha zlepšiť spoľahlivosť prenosu dát. Okrem toho použitie vyrovnávacej pamäte minimalizuje osvit z pomocných obvodov, tzv. amp-glow, ktorý je spôsobený nízkou prenosovou rýchlosťou pri použití kamery s portom USB2.0. Vyrovnávacia pamäť DDR je hlavným rozdielom medzi fotoaparátmi ASI „Cool" a „Pro".

14 bitový ADC s 13 krokmi DR

ASI294MC Pro disponuje 14-bitovým analógovo-digitálnym prevodníkom (ADC), ktorý umožňuje dosiahnuť 13 krokov dynamického rozsahu (DR), čo je vynikajúca charakteristika pre deep-sky objekty, ktorých fotenie si vyžaduje vysoký dynamický rozsah. Kamera ASI294MC disponuje väčším dynamickým rozsahom ako ASI1600.

Režim HCG

Režim HCG (vysoký zisk konverzie), ktorý znižuje vyčítavací šum na ešte nižšie úrovne pri vyššom zisku bez straty dynamického rozsahu, sa automaticky aktivuje, keď je nastavenie zisku 120 alebo vyššie. Vyčítavací šum klesne pod 2e-, zatiaľ čo dynamický rozsah zostane na 13 krokoch.

Kapacita potenciálovej studne (saturácia)

ASI294MC poskytuje veľkú saturáciu snímača až 63700e-, čo je 3-krát viac ako kapacita vysoko uznávaného snímača použitého v kamerách ASI1600. Ani jasné hviezdy sa pri dlhých expozíciách nepreexponujú. To tiež znamená, že táto kamera môže dosiahnuť vyšší SNR (pomer signálu k šumu) už pri jednej expozícii.

Spoľahlivá mechanika

ASI294MC Pro má rovnakú mechaniku ako ASI1600 Pro. Sú tu štyri skrutky, ktoré utesňujú komoru snímača. Náš dizajn fotoaparátu bol dôkladne testovaný a je veľmi stabilný. Aj pri použití v prostrediach s vyššou vlhkosťou bude ASI294MC Pro stále dobre fungovať bez problémov s rosením.

Vysoká kvantová účinnosť snímača (QE)

IMX294 je BSI (backside illuminated, zozadu osvetlený) snímač, ktorý má veľmi vysoké QE, ktoré odhadujeme na viac ako 75% (vrchol).

Temný prúd

Na základe výsledkov testov výrobcu, temný prúd kamery ASI294 je o niečo nižší ako kamery ASI1600 pri rovnakej teplote. Vzorka temnej snímky pri najvyššom dynamickom rozsahu, 300s, -10°C, bin1. V prípade potreby si môžete stiahnuť temnú snímku ASI294MC Pro Dark Frame (súbor zip cca 17MB).

Port USB3.0 a HUB USB2.0

Port USB3.0: Poskytnite šírku pásma 5Gb, aby bolo možné ASI294 Pro snímkovať rýchlosťou 16fps (14-bit, normálny režim) alebo 19fps (12-bit, vysokorýchlostný režim) pri plnom rozlíšení (11,7MP).

USB 2.0 HUB: slúži na pripojenie rôzneho príslušenstva (napr. filtračné koleso, pointačná kamera, elektronické zaostrovanie, atď.), aj pre lepší manažment káblov. ASI294 Pro obsahuje 2 krátke 0,5m USB 2.0 káble. Integrovaný rozbočovač USB2.0 je napájaný z externého zdroja napájania, ak je pripojený.

Chladiaci systém

Vďaka dvojstupňovému chladeniu TEC dokáže ASI294MC Pro znížiť teplotu CMOS snímača na 35-40°C pod okolitú teplotu, čo môže výrazne znížiť generovanie temného prúdu a šum snímača aj počas dlhších expozičných časov.

*Delta T 35-40℃ je testovaný pri teplote okolia 30℃. Keď chladiaci systém pracuje dlhší čas, môže sa zničiť. Pri poklese okolitej teploty sa zníži aj hodnota Delta T.

UPOZORNENIE! Pre funkciu chladenia musí byť kamera pripojená k externému zdroju 11-15V. Na napájanie kamery odporúčame použiť 12V/3A DC adaptér (5,5*2,1mm, stredný pól kladný) alebo lítiovú batériu 11-15V. Napájacie zdroje mimo tohto rozsahu môžu spôsobiť nezvratné poškodenie kamery!

Schéma pripojenia

1. M43-T2 adapter (voliteľný), 2. EOS-T2 adapter (voliteľný), 3. 2in filter (voliteľný), 4. 1,25in T-Mount

5. 1,25in filter (voliteľný), 6. M42-1,25in adaptér, 7. T2 extendér 11mm (predlžovací adaptér)

UPOZORNENIE! Kamera si vyžaduje pripojenie k externému napájaciemu zdroju DC 12V/3A~5A (konektor 5,5*2,1mm, kladný stredový pól). Na napájanie kamery je možné použiť aj lítiovú batériu 11-15V. Napájacie zdroje mimo tohto rozsahu môžu spôsobiť nezvratné poškodenie kamery!

Obsah balenia

Box ASI294 Pro obsahuje všetky potrebné káble, adaptéry a manuály.

Hrúbka rozpery: 0,1mm*1 + 0,2mm*2 + 0,5mm*1

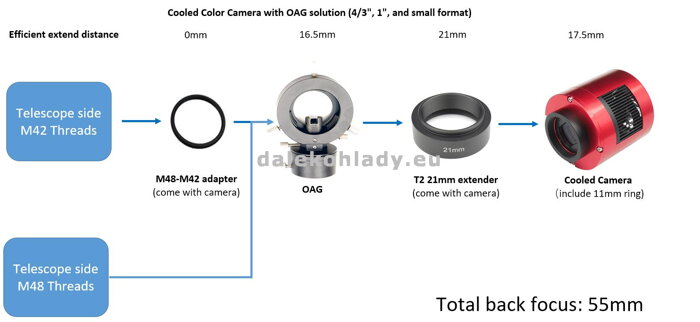

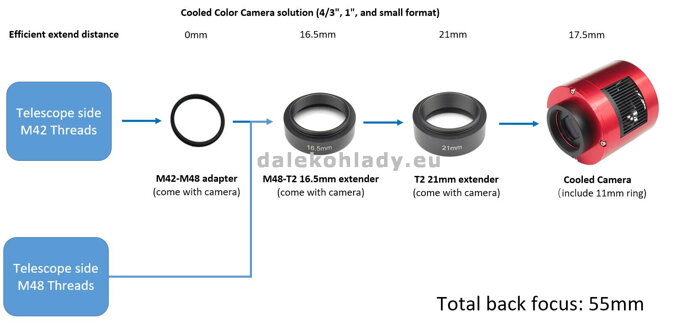

Odporúčané riešenie dĺžky 55mm backfocus-u

Viac na tomto odkaze: https://astronomy-imaging-camera.com/tutorials/best-back-focus-length-solutions-55mm

Technické špecifikácie

Snímač: 4/3" SONY IMX294 CMOS

Uhlopriečka: 23,2mm

Rozlíšenie: 11,7MP (4144 x 2822)

Veľkosť pixelov: 4,63µm

Bayerova matica: RGGB

Uzávierka: Roleta

Rozsah expozície: 32µs-2000s

ROI: Podporované

Vyčítavací šum: 1,2-7,3e

QE vrchol: TBD

Saturácia snímača: 63,7ke

ADC precvodník: 14-bit

Vyrovnávacia pamäť DDR3: 256MB

Energeticky nezávislá pamäť/úložisko vo fotoaparáte: Vstavaný priestor s celkovou veľkosťou 192kB prístupný používateľovi (veľkosť obrazu až 480 x 320)

Rozhranie: USB3.0/USB2.0

Adaptér: M42x0,75

Ochrana okna: AR (úplná priepustnosť v IR oblasti)

Rozmery: priemer 78mm

Hmotnosť: 410g

Backfocus: 6,5mm

Chladenie: Regulované dvojstupňové TEC

Delta T: 35°C až 40°C pod teplotou okolia

Kamera Spotreba energie: 650mA pri 5V

Chladič Príkon: 12V pri 3A Max

Pracovná teplota: -5°C—45°C

Skladovacia teplota: -20°C—60°C

Pracovná relatívna vlhkosť: 20%–80%

Skladovacia relatívna vlhkosť: 20%–95%

Maximálne FPS pri plnom rozlíšení:
10-bitový ADC (4144 × 2822): 19 snímok za sekundu
14bitový ADC (4144 × 2822): 16 snímok za sekundu

Rozlíšenie USB3.0 Raw16
4144×2822 / 16,3fps
4096×2160 / 21,1fps
3840×2160 / 21,1fps
1920×1080 / 40,9fps
1280×720 / 59,7fps
640×480 / 85,9fps
320×240 / 153,4fps

Rozlíšenie USB3.0 Raw8 & HighSpeed
4144×2822 / 19,0fps
4096×2160 / 24,7fps
3840×2160 / 24,7fps
1920×1080 / 47,9fps
1280×720 / 69,8fps
640×480 / 100,5fps
320×240 / 179,3fps

Viac rozlíšení je v softvéri, podporuje prispôsobenie rozlíšenia.

Softvér a manuály na stiahnutie

Webová stránka výrobcu je vždy aktualizovaná najnovšími ovládačmi kamier, ako aj softvérom pre DSO a planetárne astrofotografovanie a návodmi. Pred začatím snímania sa uistite, že máte nainštalovaný najnovšie ovládače a softvér.

Otázky a odpovede

1. Všimol som si, že v rohoch mojich temných snímok je žiara (z pomocných el.obvodov), ako ju mám odstrániť?

Netrápte sa tým. Osvit (amp-glow) je v skutočnosti celkom normálny, viac o "amp-glow".

2. Počul som, že na niektorých roztiahnutých obrázkoch ASI294MC Pro môžu byť zvláštne vzory, znamená to, že fotoaparát je chybný?

NIE, nie je to chyba a je to len charakteristika snímača. Vzor sa kalibruje zo svetelného obrazu so správnymi "flat frames", teda vyrovnávacími snímkami pri rovnomerne osvetlenom zdroji svetla, stlmeného na dosiahnutie priemernej hodnoty ADU 24 000 (to je na užívateľovi a jeho nastavení – odporúčaný vrchol histogramu je 1/3 až 1/2 zľava , ako je znázornené na obrázku nižšie), 5-sekundová expozícia zachytená s rovnakým ziskom a bodom zaostrenia ako svetlé snímky.
